【方案提要】
一. 设计原则
二. 设计方案
三. 系统简介
四. 系统安装调试
【方案描述】
一.设计原则
为了实现总部（即包括企业、事业、行政单位等各行业的总部）与各分部之间DBF数据库、MSSQL数据表、各类数据信息和各类数据文件等安全、稳定、快速、高效的在线实时备份。
为了实现总部与各分部原有系统结构不变，在建设联网备份时，达到节约投资，安装调试快捷，维护方便的目的。
在总部安装“通神”广域网通讯系统中心站，在各分部分别安装“通神”广域网通讯系统远程站与中心站连接；即可实现总部与各分部之间DBF数据库、MSSQL数据表、各类数据信息和各类数据文件等安全、稳定、快速、高效的在线实时备份。
该软件在证券和银行经过两千多家营业部多年来的应用和检验，其稳定性和速度都得到了广大客户的认同，这样为各
行业实现不同的在线备份提供了有力的保障。
二.设计方案
1．拓扑结构一

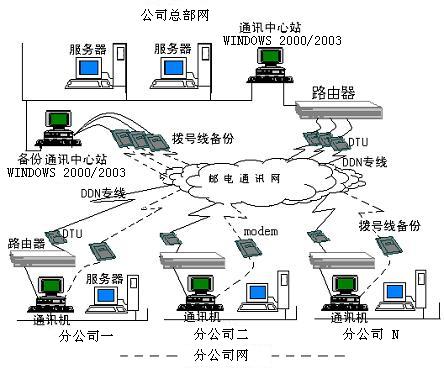

2．拓扑结构二
如图所示，在总部安装一台WINDOWS NT/2000/2003计算机作通讯中心站，该中心站通过路由器、DDN专线与各分部的远程站连接实现联网；在各分部分别安装一台WINDOWS 95/98/2000/2003或NT计算机作通讯远程站，该远程站通过路由器、DDN专线与总部的中心站连接实现在线备份。
在正常运作时，中心站与远程站使用DDN线路和路由器实现通讯。为使某个远程站点与中心站点的DDN线路出现故障时能迅速恢复通讯，建议通讯中心站和每个远程站点均配置好备份拨号线路。根据我们已往建设通讯联网的经验，有以下几种方式供选择：
(1)在中心站方利用WINDOWS NT/2000/2003 计算机的COM1、COM2 两个端口，配置好WINDOWS NT 的远程访问服务，安装好调制解调器，备份两条电话线；每个远程站配置好拨号网络，安装好调制解调器，备份一条电话线。当某个远程站点的DDN专线出现故障时，立即启用拨号网络，中心站立即启用WINDOWS NT 的远程访问服务以恢复通讯。该方式是基于多个远程站点的DDN专线不可能同时出现故障而设计的，因此有一定的局限性。
(2)中心站方和远程站方利用路由器的拨号线接口，配置拨号线路备份。
(3)如拓扑结构一所示，在中心站方WINDOWS NT/2000/2003 计算机上再增加一块网卡，配置一台NPROT SERVER 设备（该设备有八、十六通讯口之分，可根据用户需要选择）为每个远程站备份拨号线路。
(4)如拓扑结构二所示，在中心站方配置两台WINDOWS NT 计算机,一台作主通讯中心站,一台作备份通讯中心站（备份通讯中心站安装一拖八的MOXA C218多用户卡，可根据用户需要增加该卡）为每个远程站备份拨号线路。
建议使用拓扑结构二的方案。
3．硬件组成
以拓扑结构二的方案计算。可根据实际需要增加MODEM、MOXA C218卡等。
(1)中心站
A．586/100，128M内存以上，双网卡的计算机一台，并已安装WINDOWSNT/2000/2003操作系统。
B．路由器
C．DDN专线
D．MODEM（拨号线通讯备份）
E．ISDN、或电话线（拨号线通讯备份）
F．MOXA C218卡（为远程站配置拨号线通讯备份）
(2)远程站
A．586/100，128M内存以上有网卡的计算机一台，并已安装好WINDOWS95/98/NT/2000/2003操作系统。
B．路由器
C．DDN专线
D．MODEM（拨号线通讯备份）
E．ISDN、或电话线（拨号线通讯备份）
4．软件组成
(1)中心站
“通神”广域网通讯系统中心站软件 二站
(2)远程站
“通神”广域网通讯系统远程站软件 数量=营业部数
5．技术指标
(1)通神广域网通讯系统中心站支持40个远程站点。
(2)一条DDN、ISDN、电话线，支持行情、委托、成交、信息公告、各类文件的传输。
(3)中心站在正常运作的服务器写操作失败时，即刻转写备份服务器。
6．投资预算
(1)硬件投资：（包括WINDOWS95/98/2000操作系统，）由证券公司采购。
(2)软件投资：
| 序号 |
名 称 |
数 量 |
| 1 |
通神好帮手软件(中心站) |
二站 (其中含一个备份中心站) |
| 2 |
通神好帮手软件(远程站) |
根据分部的具体数量而定 |
三.系统简介
1.系统概述
该系统是基于TCP/IP广域网协议设计开发的通讯软件，运行于WINDOWS 95/98/2000/2003或NT平台，该软件可应用于企业、事业、行政单位等各行业所有涉及到信息采集、数据动态跟踪的领域，该系统重点在于数据库数据的实时备份，同时也具有多种数据文件备份功能。
该系统适用于总部与各办事处、分公司之间用TCP/IP协议联网。实现各类文件、数据、资讯、科技信息的实时发送或接收，加快企业内部的业务交流等。
2.系统功能简介
(1)DFB数据库的增量备份：可将多个分支机构的DBF数据库备份到总部；或将总部的DBF数据库备份备份到多个分支机构。
| 根据需要可选择如下数据跟踪模式： |
| 0．不处理 |
| 3．发送数据库中增加的记录，即中心发送到远端 |
| 4．接收数据库中增加的记录，即远端发送到中心 |
| 5．发送文件 |
| 6．接收文件 |
| 7．发送数据库中增加的记录，远端处理后发回中心 |
| 8．接收数据库中增加的记录，中心处理后发回远端 |
| 中心站方与远程站方商定好：由中心站方配置好任务，远程站就不用再配置任务；反之，由远程站方配置好任务，中心站方就不用再配置任务。 |
（2）MSSQL数据表的增量备份：可将多个分支机构的MSSQL数据表记录备份到总部；或将总部的MSSQL数据表记录备份到多个分支机构。
(3)DBF数据库合并分解：可将多个分支机构的DBF数据库合并到一个总库；或将总部的某一个总库记录按要求分解给各个分支机构。
(4)MSSQL数据表合并分解：可将多个分支机构的MSSQL数据表合并到一个总表；或将总部的某一个总表记录按要求分解给各个分支机构。
(5)各类数据文件的自动定时备份。
(6)各类数据文件的自动实时备份。
(7)各类数据文件的手工备份。
(8)各类数据文件的指定备份。
(9)通知文件的自动播报。
四.软件的安装调试
请参阅《通神软件使用手册》
